‘Stacked slices’, construyendo el draudi más grande jamás creado

¿Cómo puedo convertir un modelo 3D en un objeto real? Aunque estamos convencidos de que la mayoría de vosotros tenéis una buena respuesta para esta pregunta, en este post, queremos mostraros una técnica de construcción llamada “Stacked Slices”. Autodesk 123D®Make es un software de código abierto que divide en láminas y convierte los modelos digitales 3D en patrones 2D que se pueden cortar de cualquier material plano. Con el fin de presentarles las posibilidades y capacidades de nuestra nueva BCN3D Ignis, hemos utilizado este método para cortar y ensamblar el Draudi más grande jamás creado hasta el momento.

La técnica de construcción “Stacked Slices” dividirá y cortará tu modelo 3D, permitiéndote apilar y pegar las láminas entre ellas con el fin de ensamblar tu proyecto. El objeto puede ser recreado a partir de cualquier material plano que se pueda cortar, en este caso hemos utilizado un cartón de 6.5mm de grosor.

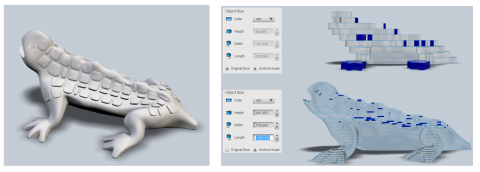

En primer lugar, seleccionamos nuestra mascota Draudi (Figura 1) como modelo 3D. Cuanto mayor sea su objeto, más láminas serán necesarias para crearlo. Como consecuencia, obtendrá proyectos de más detalle y calidad. Compruebe la “Figura 2” con el fin de ver la diferencia entre un Draudi de 15cm de longitud y otra de 1 metro.

Figura 1. Draudi

Dependiendo del objeto que esté creando, podrá definir diferentes ángulos de corte con el fin de obtener la mejor textura según la forma del modelo. En nuestro caso y como se puede observar en la “Figura 3”, se han incrementado 50 grados la dirección de laminación.

Figura 3. Dirección de laminación

En la siguiente “Figura 5.” podemos apreciar la evolución del proceso de montaje de nuestro modelo con el fin de utilizarlo como instrucciones para el ensamblaje:

Figura 5. Proceso de montaje

En éste caso hemos utilizado las capacidades de nuestra nueva BCN3D Ignis con el fin de cortar todos los planos 2D generados por el software. El Draudi final se compone por un total de 320 partes. En la siguiente “Figura 6” se puede ver una parte de la disposición 2D del diseño para nuestro modelo 3D.

Figura 6. Disposición 2D

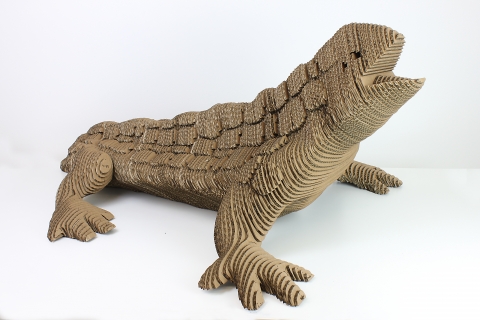

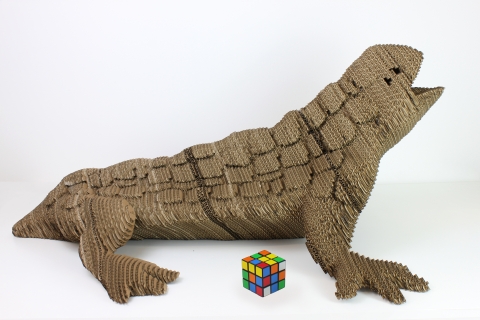

Cómo resultado final obtuvimos un Draudi de un metro de largo por cuarenta centímetros de alto, compuesto por más de trescientas partes y luciendo espectacular!
